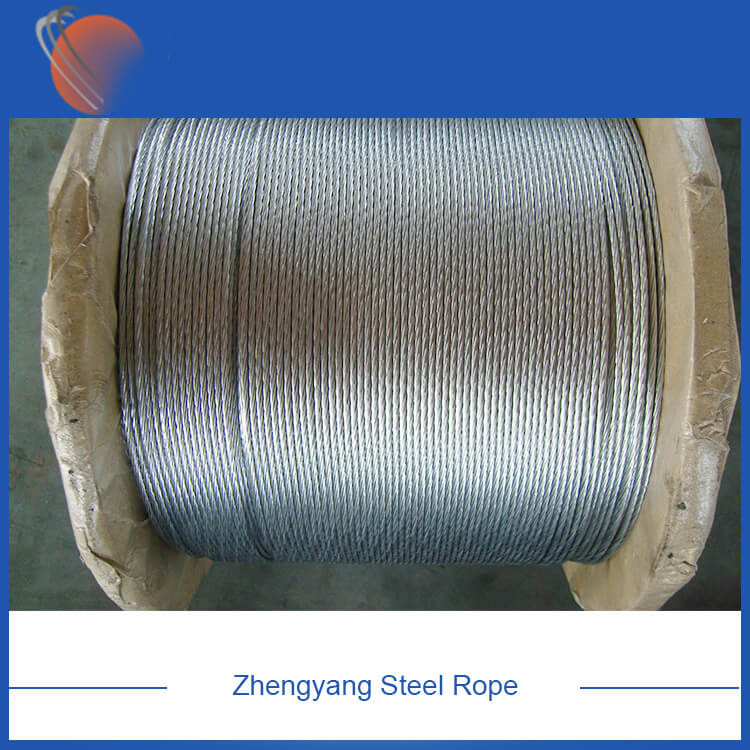

ASTM A475 Zinkbeschichtete Stahldrahtlitze

ASTM A475 Zinkbeschichtete Stahldrahtlitze

1 Anwendungsbereich
1.1 Diese Norm gilt für fünf Sorten verzinkter Stahllitzen, die für Verbindungsmittel, Schlingen, Montagedrähte und ähnliche Zwecke verwendet werden und aus Rundstahldrähten in vier verzinkten Gewichtsgruppen bestehen.
1.2 Die fünf Ebenen sind wie folgt:
1.2.1 Allgemeines Niveau;
1.2.2 Normales Niveau
1.2.3 Ebene des offenen Herdes;
1.2.4 Hohe Intensitätsstufe;
1.2.5 Ultrahohe Festigkeitsstufe.
1.2.6 Zur Mindestbruchlast jeder Stahlsorte siehe Artikel 8.
1.3 Die 4 Gewichtsgruppen der Zinkschicht sind: Typ 1 und Klasse A, Klasse B und Klasse C. Siehe Artikel 12 für das Mindestgewicht der Zinkschicht.
14 Die im Einheitensystem Stunde-Pfund ausgedrückten Werte sind Standardwerte, und die Werte in Klammern dienen nur als Referenz.
2 Referenzstandards
2.1 American Society for Testing and Materials Standards
A90 Zink- oder Zinklegierungsbeschichtung Stahlprodukt Beschichtungsgewicht (Masse) Prüfmethode A902 Terminologie für StahlmetallbeschichtungB6 Zinkbarren
3 Begriffe
3.1 Definition der in dieser Norm verwendeten Eigennamen siehe A902
3.2 Beschreibung spezieller Begriffe in dieser Norm:
3.2.1 Litzendraht – die Ausdrucksmethode für fertige Stahllitzen ist: der Nenndurchmesser der Litze, die Anzahl der Stahldrähte in der Litze, die Mindestbruchkraft der Litze (siehe 8) und die Beschichtung Typ oder Gruppe (siehe 12 ).
4 Bestellinhalt 00
4.1 Gemäß dieser Norm gelieferte Bestellungen müssen Folgendes enthalten:
4.1.1 Die Anzahl der verdrillten Drähte, gemessen in Fuß;
4.1.2 Litzen-Nenndurchmesser, Anzahl der Stahldrähte, Sorte und Mindestbruchkraft der Litzen (Artikel 8 und Tabelle 1);
4.1.3 Zinkschichtgewicht (Art und Gruppe) (Artikel 12 und Tabelle 4);
4.1.4 Länge der Spulen- oder Spulenlitze (Artikel 19).
5Materialien und Herstellung
5.1 Das Grundmetall sollte Stahl sein, der durch einen offenen Herdofen, einen Sauerstoff-Oberblas-Konverter oder einen Elektroofen geschmolzen wird. Die Qualität und Reinheit des Stahls sollte gewährleisten können, dass beim Ziehen des Stahldrahts auf die festgelegte Größe und Verzinkung die Qualität der fertigen Litze und des Monofilaments einheitlich ist und die in dieser Norm festgelegten Leistungen und Eigenschaften aufweist.
5.2 Der zum Verzinken verwendete Zinkbarren sollte alle in der Norm B6 angegebenen Werte erfüllen.
6 Drehung
6.1 Sofern nicht anders angegeben, muss der verdrillte Draht verdrillt bleiben. Linksdrehung ist definiert als Drehung gegen den Uhrzeigersinn relativ zum Beobachter. Alle Stahldrähte sollten mit gleichmäßiger Spannung verdrillt werden. Die Verdrehung sollte fest genug sein, um sicherzustellen, dass sich der Durchmesser bei einer Zugspannung von 10 % der Mindestbruchlast nicht wesentlich verringert.
6.2 Die 1×3-Litze muss aus 3 konzentrisch verdrillten Stahldrähten bestehen und eine gleichmäßige Schlaglänge aufweisen, die nicht weniger als das 14-fache und nicht mehr als das 20-fache des Nenndurchmessers der Litze beträgt.
6.3 1×7-Litze sollte aus 6 konzentrisch um einen zentralen Draht verdrillten Stahldrähten bestehen und eine einheitliche Schlaglänge von nicht mehr als dem 16-fachen des Nenndurchmessers der Litze haben.
6.4 1×19 Litze besteht aus 6 inneren Stahldrähten und 12 äußeren Stahldrähten, die konzentrisch um einen zentralen Stahldraht gewunden sind. Die 6 Stahldrähte müssen rechtsdrehend verdrillt sein und dürfen einen Nenndurchmesser von nicht mehr als die 7 Stahldrähte haben. Mal die einheitliche Schlaglänge. Der Nenndurchmesser der 7 Stahldrahtkerne sollte das 3-fache des Nenndurchmessers des Stahldrahtes betragen. Die 12 Drähte in der äußeren Lage sind linksgedreht und sollten konzentrisch um 7 Drahtadern verdrillt sein und eine gleichmäßige Schlaglänge haben, die nicht größer als das 16-fache des Nenndurchmessers der Litze ist. Die 6,51 × 37-Litze muss aus 6 Zoll bestehen innere Stahldrähte, 12 dazwischenliegende Stahldrähte und 18 äußere Stahldrähte konzentrisch um einen zentralen Stahldraht gewunden. Die 6 Stahldrähte sind linksgedreht und haben nicht mehr als 7 Drähte. Eine gleichmäßige Schlaglänge des 16-fachen Nenndurchmessers der Stahldrahtseele. Der Nenndurchmesser der 7 Stahldrahtkerne sollte das 3-fache des Nenndurchmessers des Stahldrahtes betragen. Die 12 Mittellagen-Stahldrähte sind rechtsgängig und konzentrisch um 7 Stahldrahtseelen verseilt und haben eine einheitliche Schlaglänge von nicht mehr als dem 16-fachen Nenndurchmesser der 19 Stahldrahtseelen. Der Nenndurchmesser der 19 Stahldrahtkerne sollte 5 des Nenndurchmessers des Stahldrahtes betragen. Die 18 äußeren Stahldrähte sind linksgedreht und konzentrisch um die 19 Stahldrahtkerne verdrillt und haben eine einheitliche Schlaglänge von nicht mehr als dem 16-fachen Nenndurchmesser der Litze.
6.6 Alle Stahldrähte der Litze sollten natürlich in der fertigen Stahllitze in der richtigen Position sein. Beim Durchtrennen der Litze sollte der Draht am gebrochenen Ende an Ort und Stelle gehalten werden oder der Draht kann leicht von Hand zurückgesetzt werden, um ihn in Position zu halten. Vor Ort. Sie kann durch verschiedene Verfahren oder Verfahren erreicht werden, wie beispielsweise Vorverformung, Nachverformung oder Umformung und Fixierung.
